Вальцы для силикона: почему старый добрый «механический» уже не тянет
Силиконовый каучук HTV - материал своенравный. Он не течёт, как жидкая силиконовая резина (LSR). Он не липнет, как низкотемпературные компаунды для заливки форм. Он жёсткий - типичная твёрдость от 50 до 90 единиц по Шору. Некоторые специальные марки для электротехники и вовсе достигают 95 Shore A.
И когда вы пытаетесь раскатать такой материал на обычных механических вальцах, происходит одно из трёх:
И знаете что? Это не ваша вина. Это вина оборудования, которое не создавалось для твёрдого силикона с наполнителями вроде белой сажи (диоксида кремния). Технология 50-летней давности просто не рассчитана на современные компаунды с высоким содержанием армирующих агентов.
Запомните главное правило раскатки: смешивание силиконовой резины с армирующими агентами требует повторяемости. Не «на глаз», не «как получится», не «в этот раз повезло». А с точностью ±0,01 мм, которую можно сохранить в памяти машины и повторить через неделю на другой партии. Только тогда вы перестанете гадать, почему сегодня детали получились идеальными, а завтра - сплошной брак.
Технология раскатки: почему зазор решает всё и как это работает на практике
Давайте без воды и академических формул. Двухвалковая машина для смешивания высококонсистентного силикона работает по простому, но гениальному принципу.
Валки вращаются навстречу друг другу с разной скоростью. Обычно это соотношение 1:1,2 – 1:1,4. Передний валок вращается медленнее, задний - быстрее. Разница скоростей создаёт сдвиговое усилие в материале, когда он проходит через сужающийся зазор. Именно это усилие разрывает агломераты наполнителя, равномерно распределяет силиконовое масло и активирует вулканизующие агенты. Без достаточного сдвига вы получите не гомогенный лист, а тесто с комками и недомешанными участками.
Зазор между валками - это расстояние между их поверхностями в самой узкой точке. Он определяет толщину плёнки материала, которая продавливается через зев. Чем меньше зазор, тем выше сдвиг и тем лучше гомогенизация. Но слишком маленький зазор - и материал не пройдёт, валки встанут, привод застонет.
На практике правильный цикл раскатки выглядит так:
После каждого прохода материал снимается с переднего валка ножом (это называется «отражается»), складывается и снова подаётся в зев под углом 90 градусов к предыдущему направлению прокатки. Это обеспечивает равномерное смешение во всех трёх плоскостях.
Если зазор гуляет - а на механических вальцах с изношенным винтом он гуляет постоянно, с погрешностью до 0,2 мм, - то:
Вот почему для HTV нужны не просто вальцы, а машина с электронной регулировкой зазора с обратной связью по реальному зазору. Датчик измеряет расстояние между валками в режиме реального времени, сервопривод мгновенно корректирует положение. Идеальный зазор - не мечта, а штатный режим работы.
Кому эта машина реально нужна (и почему это про вас, даже если вы не уверены)
Давайте без маркетинга и общих фраз. Не всем нужны вальцы с электронной регулировкой зазора. Если вы льёте мягкие RTV-герметики вручную - проходите мимо. Если у вас жидкий двухкомпонентный силикон для заливки форм на производстве светодиодных лент - вам нужен статический миксер в комплекте с дозирующей установкой, а не раскатка на валках.
А вот кому эта машина реально закроет боль и окупится быстрее, чем вы думаете.
Технологи на производстве. Вы мучаете новую рецептуру неделями. Добиваетесь нужной твёрдости по Шору - скажем, 65 Shore A с пределом прочности на разрыв 8 МПа. Радуетесь. Передаёте настройки в цех - и там всё разваливается, потому что зазор на промышленных валках другой. Причём никто не может сказать, какой именно. Технолог в цеху крутит винты «на ощупь» - и получается совсем не то, что у вас в лаборатории. Вам нужна машина, которая сохранит ваш профиль настроек в память и отдаст его в цех файлом на флешке или по сети. Чтобы цеховая машина прочитала этот файл и выставила зазор автоматически - без ошибок, без разночтений.
Владельцы малых цехов. У вас работают люди, которые теряют штангенциркуль каждую смену - а иногда и по два раза за смену. Вы не можете доверить им настройку зазора: перекос валков, разная толщина по краям, брак готовых изделий. И вы не можете стоять над каждым. У вас нет службы наладчиков. Вам нужно, чтобы цифра на корпусе была понятна любому оператору. 0,5 мм - значит 0,5 мм. И чтобы при перекосе машина сама не включалась - показала на экране «перекос 0,08 мм, устраните».
Поставщики силикона. Вы продаёте материал, а клиент орёт в трубку: «Ваш силикон не раскатывается! Забирайте обратно!». Вы знаете, что проблема в его валках: люфт, износ, перекос. Но доказать нечем. Ваши слова против его слов. Вам нужен протокол раскатки с вашим логотипом, с подписью оператора, с датой и временем. Документ, который закроет рот любому скептику. Вы сможете сказать: «Вот протокол: зазор 0,5 мм, температура валков 25°C, скорость 12 об/мин. Материал раскатан идеально. Присылайте видео с ваших вальцов - сравним».
Медицинские и пищевые производства. Аудитор приходит раз в полгода или раз в год и говорит спокойным голосом, от которого у вас холодеет внутри: «Покажите историю настроек зазора на линии за последние 12 месяцев. С датами, сменами и подписями ответственных лиц». У вас - ничего. Потому что всё крутили вручную, а в тетрадке карандашом записывали «зазор норм». Аудитор не принимает «норм». Аудитор принимает файл с логом, экспортированный из машины. Вам нужен чёрный ящик, который записывает каждое изменение зазора с датой, точным временем, идентификатором оператора и причиной изменения («смена рецептуры», «плановая калибровка», «аварийная остановка»).
Краткая техническая спецификация: на какие цифры смотреть, когда выбираете машину
Когда вы начнёте искать оборудование, вам покажут красивые картинки и скажут много правильных слов. Не ведитесь. Спрашивайте цифры. Вот контрольный список характеристик, которые реально влияют на качество раскатки HTV.
Диаметр валков - от 150 до 300 мм. Всё, что меньше, не создаст нужного усилия сдвига. Тонкие валки просто прогнутся под давлением жёсткого силикона, и зазор в середине станет больше, чем по краям. В итоге лист получается толще в центре - классический дефект «бочка».
Длина валков - от 300 до 600 мм. Определяет максимальную ширину листа-заготовки. Если вам нужны детали шириной 400 мм, берите валки минимум 450 мм с запасом. Точёные края не в счёт - рабочая длина обычно на 50–100 мм меньше общей.
Скорость переднего валка - от 8 до 20 об/мин для раскатки HTV. Быстрее - материал греется, начинает прилипать к валкам, деградируют вулканизующие агенты. Медленнее - производительность падает, сдвиговое усилие снижается.
Фрикция - разница скоростей между задним и передним валком. Оптимально 1:1,2 – 1:1,4 для силиконов. Фрикция меньше 1,2 - смесь недомешивается. Фрикция больше 1,4 - перегрев и разрыв материала.
Диапазон регулировки зазора - от 0,1 до 8 мм. Нижняя граница 0,1 мм нужна для финишной раскатки тонких листов (например, для диафрагм, мембран, тонкостенных уплотнений). Верхняя граница 8 мм - для начального втягивания очень жёстких партий.
Точность поддержания зазора - не хуже ±0,01 мм. Это база. Всё, что больше - вы не сможете получить повторяемость от партии к партии. Причём важна именно точность под нагрузкой, а не на холостом ходу. Требуйте протокол измерения зазора при рабочем давлении на валки.
Материал валков - чугун с закалкой поверхности до твердости HRC 50–55. Мягче - быстро появляется риски и царапины от абразивных наполнителей (белая сажа очень абразивна). Железо без закалки - вообще не вариант.
Система нагрева и охлаждения валков - водяная или электрическая. Нужна обязательно. Без неё вы не сможете контролировать температуру компаунда в процессе раскатки. Для пероксидной вулканизации перегрев выше 40–50°C может запустить преждевременное сшивание прямо на валках. И вы получите не лист, а резиновый блин, который не снимается.
Электрическая мощность привода - на каждые 100 мм длины валков минимум 2–3 кВт для HTV. Для машины 400x400 мм - от 8 кВт. Если привод слабее - он будет выключаться по перегрузке при первом же жёстком силиконе.
Реальный кейс из практики: от 14% брака до 3% за полгода
Без имён, но с цифрами. Один производитель силиконовых уплотнителей для автомобильной промышленности работал на советских вальцах 1988 года выпуска. Достались по наследству от советского завода резинотехники. На вид - монстры из чугуна, весом по несколько тонн. Внутри - изношенная винтовая пара, люфт в подшипниках, нет никакой электроники.
Что происходило на производстве:
Собственник посчитал потери. Оказалось, что на браке и простоях он теряет сумму, равную стоимости новой машины с электронной регулировкой зазора, примерно за полгода.
Он принял решение. Через год после замены вальцов результаты были такими:
Частые страхи и возражения: что останавливает людей от правильного выбора
Возражение 1: «А вдруг электроника сломается, и мы останемся без производства?»
Это самый популярный страх, и он понятен. Никто не хочет остановки конвейера. Но современные машины устроены умнее, чем кажется. Блок управления - это сменный модуль, который заменяется за 10 минут. Один модуль стоит копейки по сравнению со стоимостью простоя. На складе всегда держат 1–2 запасных модуля. Кроме того, в большинстве машин с электронной регулировкой сохраняется резервный ручной винтовой механизм. На случай, если электроника всё же откажет - вы переходите на ручной режим за 5 минут и продолжаете работать, пока не замените модуль. Так что вы не остановитесь. Никогда.
Возражение 2: «Наш силикон особенный. Может, ему не подойдёт стандартная машина?»
Это возражение обычно идёт от технологов, которые гордятся своей уникальной рецептурой. И они правы: разные компаунды действительно требуют разного подхода - разной фрикции, разной температуры валков, разной схемы уменьшения зазора. Но именно поэтому электронная машина и лучше. Вы просто сохраняете свой профиль раскатки как набор параметров. Назвали его «Рецепт №47». И в следующий раз нажали кнопку - всё. Машина сама выставит зазор, скорость, фрикцию. Единственный способ проверить совместимость - тест-драйв. Мы привозим демо-машину на вашу территорию. Вы загружаете свой силикон. Вы сами выставляете зазор кнопкой. Вы сами смотрите на результат. Если не подошло - мы забираем машину без вопросов. Никаких «а вдруг».
Возражение 3: «У нас и так нормально работают старые вальцы. Зачем менять то, что работает?»
Сейчас проверим. Возьмите штангенциркуль. Прямо завтра утром. Промерьте зазор на левом и правом краю ваших валков после того, как вы настроили их «на глаз». Потом промерьте в середине. Запишите цифры. А потом запустите партию - любую, среднюю по сложности. После остановки снова промерьте зазор на тех же точках. Разница между левым и правым краем больше 0,05 мм? Зазор «уплыл» за смену больше чем на 0,05 мм? Поздравляю, вы уже теряете деньги. Просто не считали их раньше. Когда вы посчитаете потери за месяц - вопрос «зачем менять» исчезнет сам собой.
Возражение 4: «У нас маленькое производство. Такая точность нам не нужна - мы не космос собираем.»
Парадокс в том, что маленькому производству точность нужна даже больше, чем крупному. У вас нет толпы контролёров ОТК, которые перемеряют каждую деталь. У вас нет резервных партий на складе. У вас нет возможности переложить брак на поставщика - вы его просто выбросите и потратите своё время и материал заново. Каждая ошибка бьёт прямо по карману. Электронная регулировка зазора - это ваша страховка от ошибки оператора и от плохой партии. Это не роскошь. Это инструмент выживания на конкурентном рынке.
Ошибки при выборе станка для смешивания силикона: на чём теряли деньги другие
Ошибка 1. Гнаться за дешевизной. Китайские механические вальцы за 300–400 тысяч рублей выглядят привлекательно. Новые, блестящие. Но внутри - всё те же винтовые пары с люфтом, всё та же неточная сборка, всё те же подшипники из непонятного металла. Точность? Никакой. Ресурс? Года два-три, если повезёт. Вы не сэкономите - вы просто отложите неизбежную замену на два года, а за это время потеряете на браке в несколько раз больше, чем сэкономили на покупке. Дешёвое - не значит выгодное.
Ошибка 2. Покупать вальцы, которые не созданы под HTV. Продавцы часто говорят: «наши вальцы универсальные, подойдут для всего». Это неправда. Универсальные вальцы обычно рассчитаны на резиновые смеси с твёрдостью до 40–50 Shore A. HTV с 70–90 Shore A для них - как кирпич для мясорубки. Валки гнутся, привод стонет, зазор гуляет. В спецификации должно быть прямым текстом написано: «предназначены для высококонсистентных силиконов, твёрдость до 90 Shore A». Нет такой фразы - проходите мимо.
Ошибка 3. Игнорировать термокомпенсацию. При работе валки нагреваются. От трения, от разогрева материала, от окружающей среды. Сталь расширяется - коэффициент линейного расширения чугуна около 0,012 мм на метр на каждый градус. На длине валков 400 мм при нагреве на 30°C расширение составит около 0,14 мм. Это катастрофа для точности. На механике вы даже не заметите этого - просто получите брак по толщине и не поймёте, откуда он взялся. На машине с термокомпенсацией датчики измеряют температуру валков и автоматически корректируют зазор. Вы просто работаете - машина думает за вас.
Ошибка 4. Забывать про вулканизацию. После раскатки материал нужно отформовать и стабилизировать через термическую обработку. Вулканизация в горячем прессе при 150–200°C в течение 5–20 минут, а затем пост-вулканизация в печи при 200°C ещё 2–4 часа. Если раскатка была неровной - с перепадом толщины, с разной степенью смешения - термообработка не исправит дефекты. Она только зафиксирует их. Застынут они такими, какие есть. Так что правильная настройка зазора - это не про удобство. Это про финальное качество готового изделия, которое увидит ваш клиент.
Ошибка 5. Экономить на системе безопасности. Вальцы - опасное оборудование. Затянуть рукавом, перчаткой - мгновенная травма. На механических машинах защита часто снята или сломана («мешает работать»). На современных машинах с электронной регулировкой есть аварийные выключатели, ограждения зоны зева, датчики присутствия рук. Это не дополнительные опции. Это обязательное условие. Ваши люди должны уходить с работы домой с десятью пальцами.
Технологическая цепочка от сырья до готовой детали: почему первый шаг важнее всех остальных
Когда вы смотрите на производство целиком, легко потерять фокус. Кажется, что самое важное - это пресс-форма. Или термообработка. Или правильный подбор катализатора. Но давайте пройдём по цепочке шаг за шагом, и вы увидите, где на самом деле рождается качество.
Шаг 1. Подготовка силиконового компаунда. Смесь из силиконовой основы (обычно метилвинилсилоксановый каучук), армирующего наполнителя (белая сажа, диоксид кремния), силиконового масла для регулировки вязкости и вулканизующего агента (пероксид или платиновый катализатор). На этом этапе важно точное дозирование компонентов - но это отдельная тема.
Шаг 2. Раскатка на валках. Это ключевой момент. Компаунд подаётся в зев между двумя валками, вращающимися с разной скоростью. Сдвиговое усилие разрывает агломераты наполнителя, равномерно распределяет масло и активирует агент вулканизации. Зазор между валками - главный параметр, который вы контролируете. И именно здесь, на этом шаге, 90% будущего качества уже заложены или убиты.
Шаг 3. Съём отработанного листа. Готовый лист снимается с переднего валка ножом-отражателем. Важно, чтобы съём был чистым, без заусенцев и разрывов.
Шаг 4. Формование заготовки. Лист нарезается на заготовки нужного размера и укладывается в пресс-форму. Это может быть компрессионное формование (заготовка просто сжимается в форме) или трансферное формование (материал впрыскивается через литниковую систему).
Шаг 5. Вулканизация в горячем прессе. Форма с заготовкой закрывается и нагревается до 150–200°C. Под давлением и температурой запускается реакция сшивания - силикон превращается из пластичной массы в эластомер. Время цикла - от 5 до 20 минут в зависимости от толщины детали.
Шаг 6. Пост-вулканизация в печи. После извлечения из формы деталь отправляется в печь на 2–4 часа при 200°C. Это завершает реакцию сшивания, удаляет летучие продукты и стабилизирует свойства - сжимаемость, остаточную деформацию, термостойкость.
Шаг 7. Контроль качества. Готовые изделия проверяются на размеры, твёрдость по Шору, внешний вид (отсутствие облоя, раковин, пузырей).
Заметили закономерность? Если вы ошиблись на шаге 2 - неправильно выставили зазор, допустили перекос, не зафиксировали повторяемость - дальнейшие шаги не имеют значения. Форма не исправит клин. Вулканизация не уберёт разнотолщинность. Пост-вулканизация не вылечит неравномерное распределение наполнителя. Они просто закрепят то, что вы сделали на раскатке. Хорошее - закрепят хорошим. Плохое - плохим.
Именно поэтому правильная раскатка начинается с правильного зазора. И именно поэтому электронная регулировка - не прихоть маркетологов, а инженерная необходимость.
Часто задаваемые вопросы про оборудование для раскатки силикона
Вопрос 1. Вальцы для силикона - это то же самое, что вальцы для резины?
Нет. Резиновые смеси мягче и пластичнее, обычно 20–40 Shore A. HTV-силиконы твёрже - 50–90 Shore A. Они требуют большего усилия сдвига, более жёстких валков и более точной регулировки зазора. Универсальные вальцы, сконструированные под резину, дадут пробуксовку, неравномерный зазор и залипание материала на валках. Если в спецификации не указано прямо «для высококонсистентных силиконов» - ищите дальше.
Вопрос 2. Как понять, что пора менять механические вальцы на электронные?
Три объективных признака. Первый: брак по толщине листа стабильно превышает 5–7% от каждой партии. Второй: разница зазора между левым и правым краем валков на холодной машине больше 0,05 мм - проверьте штангенциркулем. Третий: наладчик подходит к машине для подстройки зазора чаще одного раза в час работы. Если есть хотя бы два признака из трёх - вы уже теряете деньги. Посчитайте сколько за месяц.
Вопрос 3. Можно ли использовать обычный миксер для силикона вместо вальцев?
Для жидких двухкомпонентных силиконов (LSR) - да, нужен статический миксер в паре с дозирующим насосом. Для твёрдых HTV - нет. Миксер не создаст лист равномерной толщины. Он перемешает компоненты, но не раскатает их в заготовку нужной геометрии. Вам нужна именно двухвалковая раскатка, а не объёмное смешивание. Разные задачи - разное оборудование.
Вопрос 4. Что такое компрессионное формование и как оно связано с качеством раскатки?
Компрессионное формование - это когда лист силикона или заготовку из него укладывают в открытую пресс-форму, затем форму закрывают и нагревают под давлением. Качество финальной детали напрямую зависит от того, насколько ровным и однородным был лист после раскатки. Кривой лист с перепадом толщины создаст неравномерное давление в форме, разную скорость заполнения полости и в итоге - деталь с внутренними напряжениями, облоем и разнотолщинностью. Вулканизация эти дефекты не исправит. Она их законсервирует.

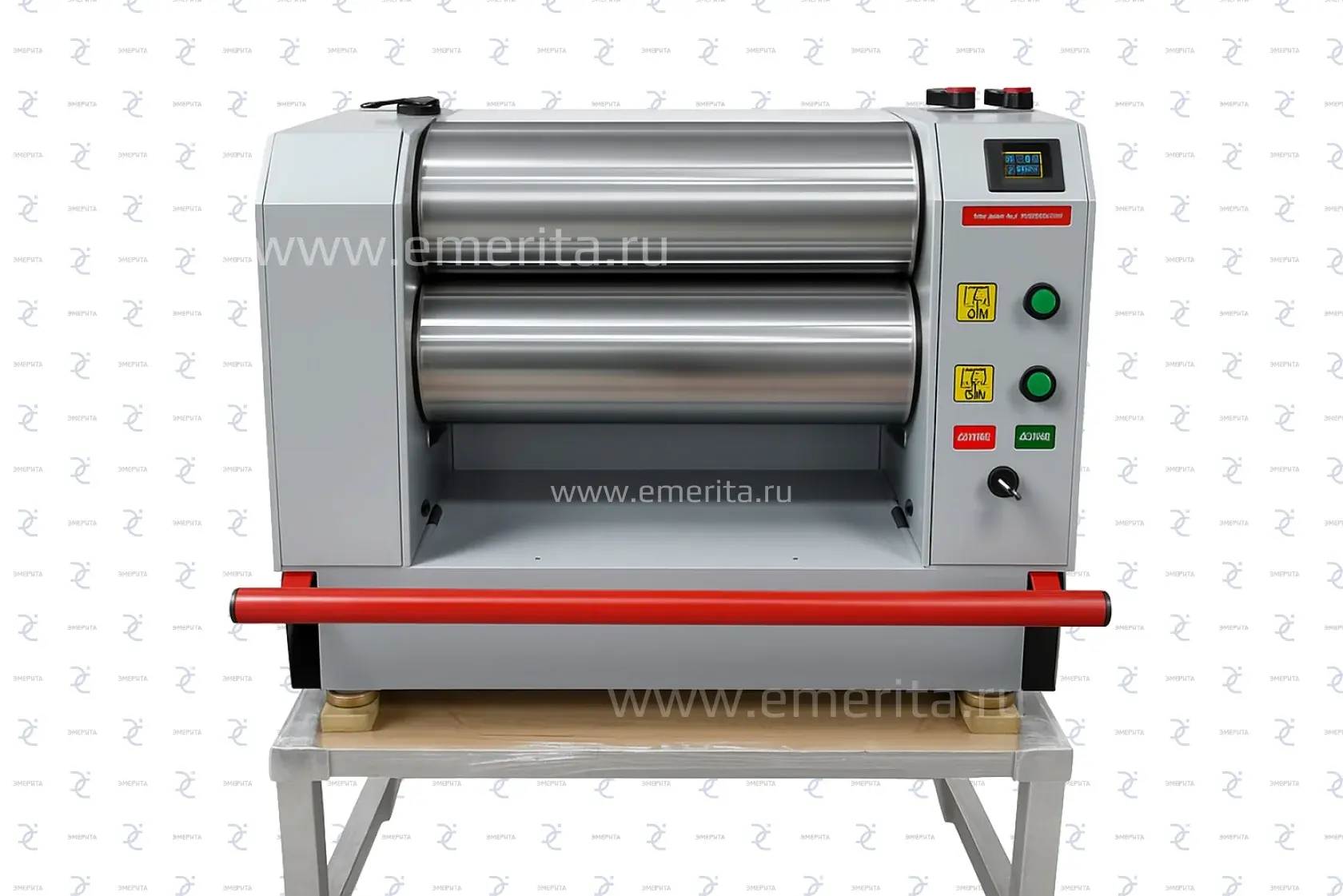

Вопрос 5. Что делать, если мой силиконовый компаунд очень жёсткий - 80–90 Shore A? Справятся ли вальцы с электронной регулировкой?
Справляются. Именно для таких материалов и создана эта технология. Электронная регулировка зазора позволяет точно дозировать сдвиговое усилие, а мощный привод (от 8–10 кВт на типовую машину) обеспечивает необходимый крутящий момент без перегрузок. Единственное требование - валки должны быть из закалённого чугуна, а фрикция (разница скоростей) настроена в диапазоне 1:1,2–1:4. На машинах с ручной регулировкой вы просто сломаете винтовую пару или посадите двигатель. На электронных - работаете в штатном режиме.
Чаще всего проблема не в силиконе. И не в форме. Проблема в том, как вы раскатали материал до того, как отправить его на вулканизацию. Если вы работаете с твёрдыми марками - теми самыми, что требуют высокотемпературной вулканизации (HTV), - то обычные механические вальцы подведут вас рано или поздно. А скорее всего уже подвели. Вы просто списывали брак на «человеческий фактор» или «нестабильную партию». Хотя корень зла лежал в зазоре между валками.
Давайте честно: вы заслуживаете оборудование, которое не заставляет вас краснеть перед сменой. Машину, где зазор между прокатными валиками выставляется одной кнопкой, а не плясками с винтом и вечно теряющимся штангенциркулем. Машину, которая говорит с вами на языке цифр, а не ощущений.
Вальцы для силикона: почему старый добрый «механический» уже не тянет
Силиконовый каучук HTV - материал своенравный. Он не течёт, как жидкая силиконовая резина (LSR). Он не липнет, как низкотемпературные компаунды для заливки форм. Он жёсткий - типичная твёрдость от 50 до 90 единиц по Шору. Некоторые специальные марки для электротехники и вовсе достигают 95 Shore A.
И когда вы пытаетесь раскатать такой материал на обычных механических вальцах, происходит одно из трёх:
- Валки застревают. Материал просто не идёт в зев. Оператор начинает давить, крутит винты сильнее - в итоге перегрузка привода или локальный перегрев компаунда.
- Зазор «плывёт» от партии к партии. Винтовая пара механических вальцов неизбежно изнашивается. Люфт в 0,2–0,5 мм становится нормой. Сегодня вы выставили зазор на глазок - завтра он уже другой. И никто этого не зафиксировал.
- Перекос валков даёт разную толщину по краям листа. Разница в 0,1 мм на входе в зев превращается в брак 15–20% на выходе после вулканизации. Формовочная деталь получается клиновидной, с облоем разной толщины.
И знаете что? Это не ваша вина. Это вина оборудования, которое не создавалось для твёрдого силикона с наполнителями вроде белой сажи (диоксида кремния). Технология 50-летней давности просто не рассчитана на современные компаунды с высоким содержанием армирующих агентов.
Запомните главное правило раскатки: смешивание силиконовой резины с армирующими агентами требует повторяемости. Не «на глаз», не «как получится», не «в этот раз повезло». А с точностью ±0,01 мм, которую можно сохранить в памяти машины и повторить через неделю на другой партии. Только тогда вы перестанете гадать, почему сегодня детали получились идеальными, а завтра - сплошной брак.
Технология раскатки: почему зазор решает всё и как это работает на практике
Давайте без воды и академических формул. Двухвалковая машина для смешивания высококонсистентного силикона работает по простому, но гениальному принципу.
Валки вращаются навстречу друг другу с разной скоростью. Обычно это соотношение 1:1,2 – 1:1,4. Передний валок вращается медленнее, задний - быстрее. Разница скоростей создаёт сдвиговое усилие в материале, когда он проходит через сужающийся зазор. Именно это усилие разрывает агломераты наполнителя, равномерно распределяет силиконовое масло и активирует вулканизующие агенты. Без достаточного сдвига вы получите не гомогенный лист, а тесто с комками и недомешанными участками.
Зазор между валками - это расстояние между их поверхностями в самой узкой точке. Он определяет толщину плёнки материала, которая продавливается через зев. Чем меньше зазор, тем выше сдвиг и тем лучше гомогенизация. Но слишком маленький зазор - и материал не пройдёт, валки встанут, привод застонет.
На практике правильный цикл раскатки выглядит так:
- Сначала материал пропускают через большой зазор (3–5 мм), чтобы просто втянуть его в валки и прогреть за счёт внутреннего трения.
- Затем зазор постепенно уменьшают за несколько проходов: 2 мм, 1 мм, 0,5 мм.
- Финишная раскатка для тонких листов - зазор 0,2–0,3 мм.
- Всего делают 5–10 циклов в зависимости от марки силикона и требуемой однородности.
После каждого прохода материал снимается с переднего валка ножом (это называется «отражается»), складывается и снова подаётся в зев под углом 90 градусов к предыдущему направлению прокатки. Это обеспечивает равномерное смешение во всех трёх плоскостях.
Если зазор гуляет - а на механических вальцах с изношенным винтом он гуляет постоянно, с погрешностью до 0,2 мм, - то:
- Наполнитель распределяется неравномерно. Вы получаете «зебру» - светлые и тёмные полосы в листе.
- Часть смеси перегревается локальным трением в узких местах, а часть остаётся холодной в широких. Разница температур может достигать 20–30°C.
- Вулканизация потом даёт пятна недовулканизации (липнет, пахнет) и перевулканизации (становится хрупкой, как сухарь).
Вот почему для HTV нужны не просто вальцы, а машина с электронной регулировкой зазора с обратной связью по реальному зазору. Датчик измеряет расстояние между валками в режиме реального времени, сервопривод мгновенно корректирует положение. Идеальный зазор - не мечта, а штатный режим работы.
Кому эта машина реально нужна (и почему это про вас, даже если вы не уверены)
Давайте без маркетинга и общих фраз. Не всем нужны вальцы с электронной регулировкой зазора. Если вы льёте мягкие RTV-герметики вручную - проходите мимо. Если у вас жидкий двухкомпонентный силикон для заливки форм на производстве светодиодных лент - вам нужен статический миксер в комплекте с дозирующей установкой, а не раскатка на валках.
А вот кому эта машина реально закроет боль и окупится быстрее, чем вы думаете.
Технологи на производстве. Вы мучаете новую рецептуру неделями. Добиваетесь нужной твёрдости по Шору - скажем, 65 Shore A с пределом прочности на разрыв 8 МПа. Радуетесь. Передаёте настройки в цех - и там всё разваливается, потому что зазор на промышленных валках другой. Причём никто не может сказать, какой именно. Технолог в цеху крутит винты «на ощупь» - и получается совсем не то, что у вас в лаборатории. Вам нужна машина, которая сохранит ваш профиль настроек в память и отдаст его в цех файлом на флешке или по сети. Чтобы цеховая машина прочитала этот файл и выставила зазор автоматически - без ошибок, без разночтений.
Владельцы малых цехов. У вас работают люди, которые теряют штангенциркуль каждую смену - а иногда и по два раза за смену. Вы не можете доверить им настройку зазора: перекос валков, разная толщина по краям, брак готовых изделий. И вы не можете стоять над каждым. У вас нет службы наладчиков. Вам нужно, чтобы цифра на корпусе была понятна любому оператору. 0,5 мм - значит 0,5 мм. И чтобы при перекосе машина сама не включалась - показала на экране «перекос 0,08 мм, устраните».
Поставщики силикона. Вы продаёте материал, а клиент орёт в трубку: «Ваш силикон не раскатывается! Забирайте обратно!». Вы знаете, что проблема в его валках: люфт, износ, перекос. Но доказать нечем. Ваши слова против его слов. Вам нужен протокол раскатки с вашим логотипом, с подписью оператора, с датой и временем. Документ, который закроет рот любому скептику. Вы сможете сказать: «Вот протокол: зазор 0,5 мм, температура валков 25°C, скорость 12 об/мин. Материал раскатан идеально. Присылайте видео с ваших вальцов - сравним».
Медицинские и пищевые производства. Аудитор приходит раз в полгода или раз в год и говорит спокойным голосом, от которого у вас холодеет внутри: «Покажите историю настроек зазора на линии за последние 12 месяцев. С датами, сменами и подписями ответственных лиц». У вас - ничего. Потому что всё крутили вручную, а в тетрадке карандашом записывали «зазор норм». Аудитор не принимает «норм». Аудитор принимает файл с логом, экспортированный из машины. Вам нужен чёрный ящик, который записывает каждое изменение зазора с датой, точным временем, идентификатором оператора и причиной изменения («смена рецептуры», «плановая калибровка», «аварийная остановка»).
Краткая техническая спецификация: на какие цифры смотреть, когда выбираете машину
Когда вы начнёте искать оборудование, вам покажут красивые картинки и скажут много правильных слов. Не ведитесь. Спрашивайте цифры. Вот контрольный список характеристик, которые реально влияют на качество раскатки HTV.
Диаметр валков - от 150 до 300 мм. Всё, что меньше, не создаст нужного усилия сдвига. Тонкие валки просто прогнутся под давлением жёсткого силикона, и зазор в середине станет больше, чем по краям. В итоге лист получается толще в центре - классический дефект «бочка».
Длина валков - от 300 до 600 мм. Определяет максимальную ширину листа-заготовки. Если вам нужны детали шириной 400 мм, берите валки минимум 450 мм с запасом. Точёные края не в счёт - рабочая длина обычно на 50–100 мм меньше общей.
Скорость переднего валка - от 8 до 20 об/мин для раскатки HTV. Быстрее - материал греется, начинает прилипать к валкам, деградируют вулканизующие агенты. Медленнее - производительность падает, сдвиговое усилие снижается.
Фрикция - разница скоростей между задним и передним валком. Оптимально 1:1,2 – 1:1,4 для силиконов. Фрикция меньше 1,2 - смесь недомешивается. Фрикция больше 1,4 - перегрев и разрыв материала.
Диапазон регулировки зазора - от 0,1 до 8 мм. Нижняя граница 0,1 мм нужна для финишной раскатки тонких листов (например, для диафрагм, мембран, тонкостенных уплотнений). Верхняя граница 8 мм - для начального втягивания очень жёстких партий.
Точность поддержания зазора - не хуже ±0,01 мм. Это база. Всё, что больше - вы не сможете получить повторяемость от партии к партии. Причём важна именно точность под нагрузкой, а не на холостом ходу. Требуйте протокол измерения зазора при рабочем давлении на валки.
Материал валков - чугун с закалкой поверхности до твердости HRC 50–55. Мягче - быстро появляется риски и царапины от абразивных наполнителей (белая сажа очень абразивна). Железо без закалки - вообще не вариант.
Система нагрева и охлаждения валков - водяная или электрическая. Нужна обязательно. Без неё вы не сможете контролировать температуру компаунда в процессе раскатки. Для пероксидной вулканизации перегрев выше 40–50°C может запустить преждевременное сшивание прямо на валках. И вы получите не лист, а резиновый блин, который не снимается.
Электрическая мощность привода - на каждые 100 мм длины валков минимум 2–3 кВт для HTV. Для машины 400x400 мм - от 8 кВт. Если привод слабее - он будет выключаться по перегрузке при первом же жёстком силиконе.
Реальный кейс из практики: от 14% брака до 3% за полгода
Без имён, но с цифрами. Один производитель силиконовых уплотнителей для автомобильной промышленности работал на советских вальцах 1988 года выпуска. Достались по наследству от советского завода резинотехники. На вид - монстры из чугуна, весом по несколько тонн. Внутри - изношенная винтовая пара, люфт в подшипниках, нет никакой электроники.
Что происходило на производстве:
- Брак по толщине листа - 14% от каждой партии. Контролёры ОТК отбраковывали каждый седьмой лист.
- Переналадка при смене рецептуры - от 20 до 30 минут. Технолог цеха крутил винты, отрезал пробные куски, измерял толщину штангенциркулем, снова крутил. Сменщики стояли, ждали.
- Разбежка по твёрдости в пределах одного листа - до 10 единиц Shore A. Край листа был мягким, середина - жёсткой. Готовая деталь после вулканизации не давала стабильных характеристик.
Собственник посчитал потери. Оказалось, что на браке и простоях он теряет сумму, равную стоимости новой машины с электронной регулировкой зазора, примерно за полгода.
Он принял решение. Через год после замены вальцов результаты были такими:
- Брак снизился до 3% - уменьшение в 4,5 раза.
- Переналадка сократилась до 2 минут - сохранённые профили зазора загружаются из памяти.
- Разбежка по твёрдости в пределах листа - не более 2 единиц Shore A.
- Окупаемость - 5 месяцев. Не полгода, не год, а пять месяцев за счёт сэкономленного материала и оплаченного времени работы линии.
Частые страхи и возражения: что останавливает людей от правильного выбора
Возражение 1: «А вдруг электроника сломается, и мы останемся без производства?»
Это самый популярный страх, и он понятен. Никто не хочет остановки конвейера. Но современные машины устроены умнее, чем кажется. Блок управления - это сменный модуль, который заменяется за 10 минут. Один модуль стоит копейки по сравнению со стоимостью простоя. На складе всегда держат 1–2 запасных модуля. Кроме того, в большинстве машин с электронной регулировкой сохраняется резервный ручной винтовой механизм. На случай, если электроника всё же откажет - вы переходите на ручной режим за 5 минут и продолжаете работать, пока не замените модуль. Так что вы не остановитесь. Никогда.
Возражение 2: «Наш силикон особенный. Может, ему не подойдёт стандартная машина?»
Это возражение обычно идёт от технологов, которые гордятся своей уникальной рецептурой. И они правы: разные компаунды действительно требуют разного подхода - разной фрикции, разной температуры валков, разной схемы уменьшения зазора. Но именно поэтому электронная машина и лучше. Вы просто сохраняете свой профиль раскатки как набор параметров. Назвали его «Рецепт №47». И в следующий раз нажали кнопку - всё. Машина сама выставит зазор, скорость, фрикцию. Единственный способ проверить совместимость - тест-драйв. Мы привозим демо-машину на вашу территорию. Вы загружаете свой силикон. Вы сами выставляете зазор кнопкой. Вы сами смотрите на результат. Если не подошло - мы забираем машину без вопросов. Никаких «а вдруг».
Возражение 3: «У нас и так нормально работают старые вальцы. Зачем менять то, что работает?»
Сейчас проверим. Возьмите штангенциркуль. Прямо завтра утром. Промерьте зазор на левом и правом краю ваших валков после того, как вы настроили их «на глаз». Потом промерьте в середине. Запишите цифры. А потом запустите партию - любую, среднюю по сложности. После остановки снова промерьте зазор на тех же точках. Разница между левым и правым краем больше 0,05 мм? Зазор «уплыл» за смену больше чем на 0,05 мм? Поздравляю, вы уже теряете деньги. Просто не считали их раньше. Когда вы посчитаете потери за месяц - вопрос «зачем менять» исчезнет сам собой.
Возражение 4: «У нас маленькое производство. Такая точность нам не нужна - мы не космос собираем.»
Парадокс в том, что маленькому производству точность нужна даже больше, чем крупному. У вас нет толпы контролёров ОТК, которые перемеряют каждую деталь. У вас нет резервных партий на складе. У вас нет возможности переложить брак на поставщика - вы его просто выбросите и потратите своё время и материал заново. Каждая ошибка бьёт прямо по карману. Электронная регулировка зазора - это ваша страховка от ошибки оператора и от плохой партии. Это не роскошь. Это инструмент выживания на конкурентном рынке.
Ошибки при выборе станка для смешивания силикона: на чём теряли деньги другие
Ошибка 1. Гнаться за дешевизной. Китайские механические вальцы за 300–400 тысяч рублей выглядят привлекательно. Новые, блестящие. Но внутри - всё те же винтовые пары с люфтом, всё та же неточная сборка, всё те же подшипники из непонятного металла. Точность? Никакой. Ресурс? Года два-три, если повезёт. Вы не сэкономите - вы просто отложите неизбежную замену на два года, а за это время потеряете на браке в несколько раз больше, чем сэкономили на покупке. Дешёвое - не значит выгодное.
Ошибка 2. Покупать вальцы, которые не созданы под HTV. Продавцы часто говорят: «наши вальцы универсальные, подойдут для всего». Это неправда. Универсальные вальцы обычно рассчитаны на резиновые смеси с твёрдостью до 40–50 Shore A. HTV с 70–90 Shore A для них - как кирпич для мясорубки. Валки гнутся, привод стонет, зазор гуляет. В спецификации должно быть прямым текстом написано: «предназначены для высококонсистентных силиконов, твёрдость до 90 Shore A». Нет такой фразы - проходите мимо.
Ошибка 3. Игнорировать термокомпенсацию. При работе валки нагреваются. От трения, от разогрева материала, от окружающей среды. Сталь расширяется - коэффициент линейного расширения чугуна около 0,012 мм на метр на каждый градус. На длине валков 400 мм при нагреве на 30°C расширение составит около 0,14 мм. Это катастрофа для точности. На механике вы даже не заметите этого - просто получите брак по толщине и не поймёте, откуда он взялся. На машине с термокомпенсацией датчики измеряют температуру валков и автоматически корректируют зазор. Вы просто работаете - машина думает за вас.
Ошибка 4. Забывать про вулканизацию. После раскатки материал нужно отформовать и стабилизировать через термическую обработку. Вулканизация в горячем прессе при 150–200°C в течение 5–20 минут, а затем пост-вулканизация в печи при 200°C ещё 2–4 часа. Если раскатка была неровной - с перепадом толщины, с разной степенью смешения - термообработка не исправит дефекты. Она только зафиксирует их. Застынут они такими, какие есть. Так что правильная настройка зазора - это не про удобство. Это про финальное качество готового изделия, которое увидит ваш клиент.
Ошибка 5. Экономить на системе безопасности. Вальцы - опасное оборудование. Затянуть рукавом, перчаткой - мгновенная травма. На механических машинах защита часто снята или сломана («мешает работать»). На современных машинах с электронной регулировкой есть аварийные выключатели, ограждения зоны зева, датчики присутствия рук. Это не дополнительные опции. Это обязательное условие. Ваши люди должны уходить с работы домой с десятью пальцами.
Технологическая цепочка от сырья до готовой детали: почему первый шаг важнее всех остальных
Когда вы смотрите на производство целиком, легко потерять фокус. Кажется, что самое важное - это пресс-форма. Или термообработка. Или правильный подбор катализатора. Но давайте пройдём по цепочке шаг за шагом, и вы увидите, где на самом деле рождается качество.
Шаг 1. Подготовка силиконового компаунда. Смесь из силиконовой основы (обычно метилвинилсилоксановый каучук), армирующего наполнителя (белая сажа, диоксид кремния), силиконового масла для регулировки вязкости и вулканизующего агента (пероксид или платиновый катализатор). На этом этапе важно точное дозирование компонентов - но это отдельная тема.
Шаг 2. Раскатка на валках. Это ключевой момент. Компаунд подаётся в зев между двумя валками, вращающимися с разной скоростью. Сдвиговое усилие разрывает агломераты наполнителя, равномерно распределяет масло и активирует агент вулканизации. Зазор между валками - главный параметр, который вы контролируете. И именно здесь, на этом шаге, 90% будущего качества уже заложены или убиты.
Шаг 3. Съём отработанного листа. Готовый лист снимается с переднего валка ножом-отражателем. Важно, чтобы съём был чистым, без заусенцев и разрывов.
Шаг 4. Формование заготовки. Лист нарезается на заготовки нужного размера и укладывается в пресс-форму. Это может быть компрессионное формование (заготовка просто сжимается в форме) или трансферное формование (материал впрыскивается через литниковую систему).
Шаг 5. Вулканизация в горячем прессе. Форма с заготовкой закрывается и нагревается до 150–200°C. Под давлением и температурой запускается реакция сшивания - силикон превращается из пластичной массы в эластомер. Время цикла - от 5 до 20 минут в зависимости от толщины детали.
Шаг 6. Пост-вулканизация в печи. После извлечения из формы деталь отправляется в печь на 2–4 часа при 200°C. Это завершает реакцию сшивания, удаляет летучие продукты и стабилизирует свойства - сжимаемость, остаточную деформацию, термостойкость.
Шаг 7. Контроль качества. Готовые изделия проверяются на размеры, твёрдость по Шору, внешний вид (отсутствие облоя, раковин, пузырей).
Заметили закономерность? Если вы ошиблись на шаге 2 - неправильно выставили зазор, допустили перекос, не зафиксировали повторяемость - дальнейшие шаги не имеют значения. Форма не исправит клин. Вулканизация не уберёт разнотолщинность. Пост-вулканизация не вылечит неравномерное распределение наполнителя. Они просто закрепят то, что вы сделали на раскатке. Хорошее - закрепят хорошим. Плохое - плохим.
Именно поэтому правильная раскатка начинается с правильного зазора. И именно поэтому электронная регулировка - не прихоть маркетологов, а инженерная необходимость.
Часто задаваемые вопросы про оборудование для раскатки силикона
Вопрос 1. Вальцы для силикона - это то же самое, что вальцы для резины?
Нет. Резиновые смеси мягче и пластичнее, обычно 20–40 Shore A. HTV-силиконы твёрже - 50–90 Shore A. Они требуют большего усилия сдвига, более жёстких валков и более точной регулировки зазора. Универсальные вальцы, сконструированные под резину, дадут пробуксовку, неравномерный зазор и залипание материала на валках. Если в спецификации не указано прямо «для высококонсистентных силиконов» - ищите дальше.
Вопрос 2. Как понять, что пора менять механические вальцы на электронные?
Три объективных признака. Первый: брак по толщине листа стабильно превышает 5–7% от каждой партии. Второй: разница зазора между левым и правым краем валков на холодной машине больше 0,05 мм - проверьте штангенциркулем. Третий: наладчик подходит к машине для подстройки зазора чаще одного раза в час работы. Если есть хотя бы два признака из трёх - вы уже теряете деньги. Посчитайте сколько за месяц.
Вопрос 3. Можно ли использовать обычный миксер для силикона вместо вальцев?
Для жидких двухкомпонентных силиконов (LSR) - да, нужен статический миксер в паре с дозирующим насосом. Для твёрдых HTV - нет. Миксер не создаст лист равномерной толщины. Он перемешает компоненты, но не раскатает их в заготовку нужной геометрии. Вам нужна именно двухвалковая раскатка, а не объёмное смешивание. Разные задачи - разное оборудование.
Вопрос 4. Что такое компрессионное формование и как оно связано с качеством раскатки?
Компрессионное формование - это когда лист силикона или заготовку из него укладывают в открытую пресс-форму, затем форму закрывают и нагревают под давлением. Качество финальной детали напрямую зависит от того, насколько ровным и однородным был лист после раскатки. Кривой лист с перепадом толщины создаст неравномерное давление в форме, разную скорость заполнения полости и в итоге - деталь с внутренними напряжениями, облоем и разнотолщинностью. Вулканизация эти дефекты не исправит. Она их законсервирует.
Вопрос 5. Что делать, если мой силиконовый компаунд очень жёсткий - 80–90 Shore A? Справятся ли вальцы с электронной регулировкой?
Справляются. Именно для таких материалов и создана эта технология. Электронная регулировка зазора позволяет точно дозировать сдвиговое усилие, а мощный привод (от 8–10 кВт на типовую машину) обеспечивает необходимый крутящий момент без перегрузок. Единственное требование - валки должны быть из закалённого чугуна, а фрикция (разница скоростей) настроена в диапазоне 1:1,2–1:4. На машинах с ручной регулировкой вы просто сломаете винтовую пару или посадите двигатель. На электронных - работаете в штатном режиме.
